学习总结《神经网络常用求导》

derivative of softmax

derivative of softmax

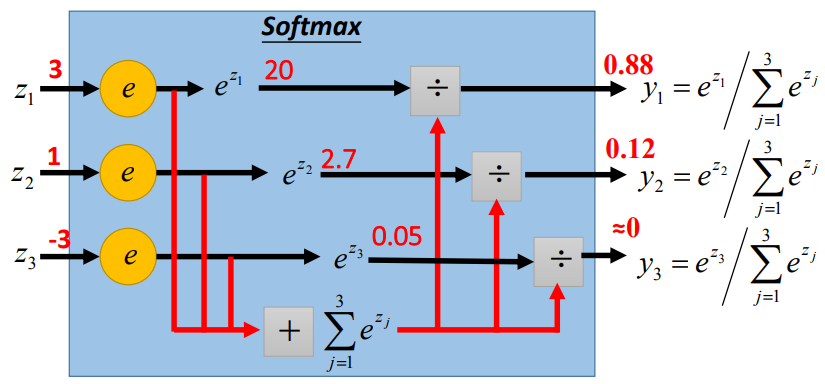

一般来说,分类模型的最后一层都是softmax层,假设我们有一个$3$分类问题,那对应的softmax层结构如下图所示(一般认为输出的结果$y_i$即为输入$x$属于第$i$类的概率):



假设给定训练集$\{ (x_1, c_1), \dots, (x_m, c_m) \}$,分类模型的目标是最大化对数似然函数$L(\theta)$,即

$$
\mathop{\text{maximize}}_\theta \sum_{j=1}^m \ln P(c_j \vert x_j ; \theta).
$$通常来说,我们采取的优化方法都是gradient based的(e.g., SGD),也就是说,需要求解$\frac{\partial L(\theta)}{\partial \theta}$。而我们只要求得$\frac{\partial L(\theta)}{\partial z_i}$,之后根据链式法则,就可以求得$\frac{\partial L(\theta)}{\partial \theta}$,因此我们的核心在于求解$\frac{\partial L(\theta)}{\partial z_i}$,即

$$
\begin{aligned}
\frac{\partial L(\theta)}{\partial z_i} &= \frac{\partial}{\partial z_i}\sum_{j=1}^m \ln P(c_j \vert x_j ; \theta) \\
&= \sum_{j=1}^m\frac{\partial}{\partial z_i} \ln P(c_j \vert x_j ; \theta).
\end{aligned}
$$由上式可知,我们只需要知道各个样本$j$的$\frac{\partial}{\partial z_i} \ln P(c_j \vert x_j ; \theta)$,即可通过求和求得$\frac{\partial L(\theta)}{\partial z_i}$,进而通过链式法则求得$\frac{\partial L(\theta)}{\partial \theta}$。因此下面省略样本下标$j$,仅讨论某个样本$(x, c)$

实际上对于如何表示$x$属于第几个类,有两种比较直观的方法:

  • 一种是直接法(i.e., 用$c=3$来表示$x$属于第$3$类),则$P(c \vert x ; \theta)=\prod_n {y_n}^{\mathbb{1}(c=n)}$,其中$\mathbb{1}(\bullet)$为指示函数;
  • 另一种是one-hot法(i.e., 用$c= [0 \quad 0 \quad 1]^T$来表示$x$属于第三类),则$P(c \vert x ; \theta)=\prod_n {y_n}^{c_n}$,其中$c_n$为向量$c$的第$n$个元素。
  • p.s., 也可以将one-hot法理解为直接法的实现形式,因为one-hot向量实际上就是$\mathbb{1}(c=n)$。

为了方便,本文采用one-hot法。于是,我们有:

$$
\begin{aligned}
\frac{\partial}{\partial z_i} \ln P(c \vert x ; \theta) &= \frac{\partial}{\partial z_i} \ln \prod_n {y_n}^{c_n} \\
&= \frac{\partial}{\partial z_i} \sum_n \ln {y_n}^{c_n} \\
&= \frac{\partial}{\partial z_i} \sum_n {c_n} \ln \frac{e^{z_n}}{\sum_j e^{z_j}} \\
&= \sum_n {c_n} \frac{\partial}{\partial z_i} (\ln {e^{z_n}} - \ln{\sum_j e^{z_j}}) \\
&= \sum_n {c_n} \frac{\partial}{\partial z_i} ({z_n} - \ln{\sum_j e^{z_j}}) \\
&= \sum_n {c_n} (\frac{\partial z_n}{\partial z_i} - \frac{\partial}{\partial z_i} \ln{\sum_j e^{z_j}}) \\
&= \sum_n {c_n} (\frac{\partial z_n}{\partial z_i} - \frac{e^{z_i}}{\sum_j e^{z_j}} ) \\
&= \sum_n {c_n} (\frac{\partial z_n}{\partial z_i} - y_i ) \\
&= \sum_n {c_n} \frac{\partial z_n}{\partial z_i} - \sum_n {c_n} y_i \\
&= c_i - y_i . \\
\end{aligned}
$$

softmax & sigmoid

再补充一下softmax与sigmoid的联系。当分类问题是二分类的时候,我们一般使用sigmoid function作为输出层,表示输入$x$属于第$1$类的概率,即
$$
P(1 \vert x ; \theta) = \frac{1}{1+e^{-z}}.
$$然后利用概率和为$1$来求解$x$属于第$2$类的概率,即

$$
P(2 \vert x ; \theta) = 1 - P(1 \vert x ; \theta).
$$乍一看会觉得用sigmoid做二分类跟用softmax做二分类不一样:

  • 在用softmax时,output的维数跟类的数量一致,而用sigmoid时,output的维数比类的数量少;
  • 在用softmax时,各类的概率表达式跟sigmoid中的表达式不相同。

但实际上,用sigmoid做二分类跟用softmax做二分类是等价的。我们可以让sigmoid的output维数跟类的数量一致,并且在形式上逼近softmax。

$$
\begin{aligned}
P(1 \vert x ; \theta) &= \frac{1}{1+e^{-z}} \\
&= \frac{e^{z}}{e^{z}+e^{0}} \\
P(2 \vert x ; \theta) &= \frac{e^{-z}}{1+e^{-z}} \\
&= \frac{e^{0}}{e^{z}+e^{0}}. \\
\end{aligned}
$$通过上述变化,sigmoid跟softmax已经很相似了,只不过sigmoid的input的第二个元素恒等于$0$(i.e., intput为$[z \quad 0]^T$),而softmax的input为$[z_1 \quad z_2]^T$,下面就来说明这两者存在一个mapping的关系(i.e., 每一个$[z_1 \quad z_2]^T$都可以找到一个对应的$[z \quad 0]^T$来表示相同的softmax结果。不过值得注意的是,反过来并不成立,也就是说并不是每个$[z \quad 0]^T$仅仅对应一个$[z_1 \quad z_2]^T$)。

$$
\begin{aligned}
P(1 \vert x ; \theta) &= \frac{e^{z_1}}{e^{z_1}+e^{z_2}} \\
&= \frac{e^{z_1-z_2}}{e^{z_1-z_2}+e^{z_2-z_2}} \\
&= \frac{e^{z}}{e^{z}+e^{0}}. \\
\end{aligned}
$$因此,用sigmoid做二分类跟用softmax做二分类是等价的。

backpropagation

一般来说,在train一个神经网络时(i.e., 更新网络的参数),我们都需要loss function对各参数的gradient,backpropagation就是求解gradient的一种方法。

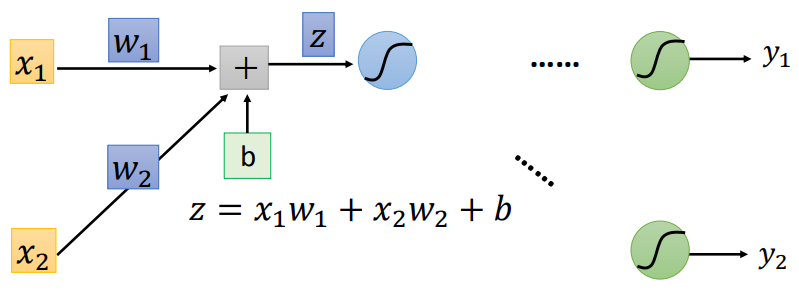

假设我们有一个如上图所示的神经网络,我们想求损失函数$C$对$w_1$的gradient,那么根据链式法则,我们有

$$
\frac{\partial C}{\partial w_1} = \frac{\partial C}{\partial z}\frac{\partial z}{\partial w_1}.
$$而我们可以很容易得到上述式子右边的第二项,因为$z = x_1 w_1 + x_2 w_2 +b$,所以有

$$
\frac{\partial z}{\partial w_1} = x_1,
$$其中,$x_1$是上层的输出。


而对于式子右边的的第一项,可以进一步拆分得到

$$
\frac{\partial C}{\partial z} = \frac{\partial C}{\partial a}\frac{\partial a}{\partial z}.
$$我们很容易得到上式右边第二项,因为$a=\sigma(z)$,而激活函数$\sigma$(e.g., sigmoid function)是我们自己定义的,所以有

$$
\frac{\partial a}{\partial z} = \sigma^\prime(z),
$$其中,$z$是本层的线性输出(未经激活函数)。

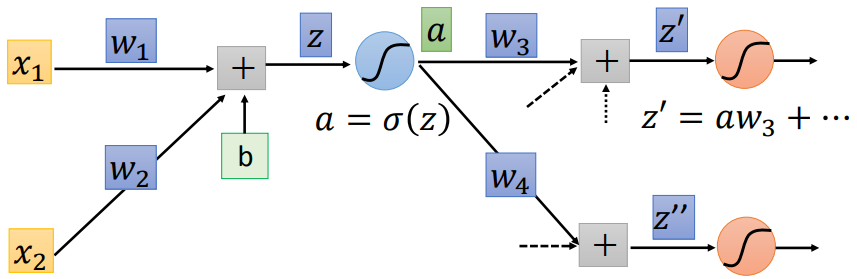

观察上图,我们根据链式法则可以得到
$$
\frac{\partial C}{\partial a} = \frac{\partial C}{\partial z^\prime}\frac{\partial z^\prime}{\partial a} + \frac{\partial C}{\partial z^{\prime\prime}}\frac{\partial z^{\prime\prime}}{\partial a}.
$$其中,根据$z^\prime = aw_3 + \dots$可知$$
\begin{aligned}
\frac{\partial z^\prime}{\partial a} &= w_3 \\
\frac{\partial z^{\prime\prime}}{\partial a} &= w_4.
\end{aligned}
$$而$w_3$和$w_4$的值是已知的,因此,我们离目标$\frac{\partial C}{\partial a}$仅差$\frac{\partial C}{\partial z^\prime}$和$\frac{\partial C}{\partial z^{\prime\prime}}$了。接下来我们采用动态规划(或者说递归)的思路,假设下一层的$\frac{\partial C}{\partial z^\prime}$和$\frac{\partial C}{\partial z^{\prime\prime}}$是已知的,那么我们只需要最后一层的graident,就可以求得各层的gradient了。而通过softmax的例子,我们知道最后一层的gradient确实可求,因此只要从最后一层开始,逐层向前,即可求得各层gradient。

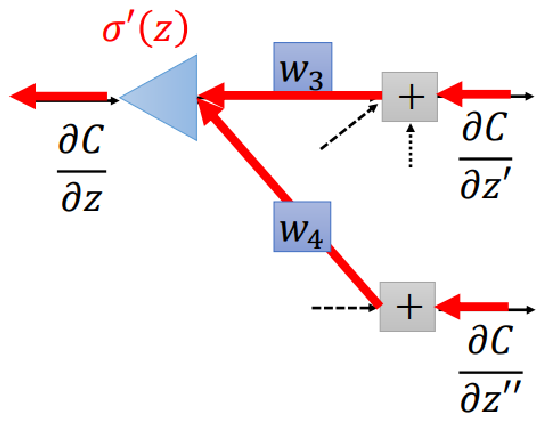

因此我们求$\frac{\partial C}{\partial z}$的过程实际上对应下图所示的神经网络(原神经网络的反向神经网络):



综上,我们先通过神经网络的正向计算,得到$x_1$以及$z$,进而求得$\frac{\partial z}{\partial w_1}$和$\frac{\partial a}{\partial z}$;然后通过神经网络的反向计算,得到$\frac{\partial C}{\partial z^\prime}$和$\frac{\partial C}{\partial z^{\prime\prime}}$,进而求得$\frac{\partial C}{\partial a}$;然后根据链式法则求得$\frac{\partial C}{\partial w_1}$。这整个过程就叫做backpropagation,其中正向计算的过程叫做forward pass,反向计算的过程叫做backward pass

derivative of CNN

卷积层实际上是特殊的全连接层,只不过:

  • 神经元中的某些$w$为$0$;
  • 神经元之间共享$w$。

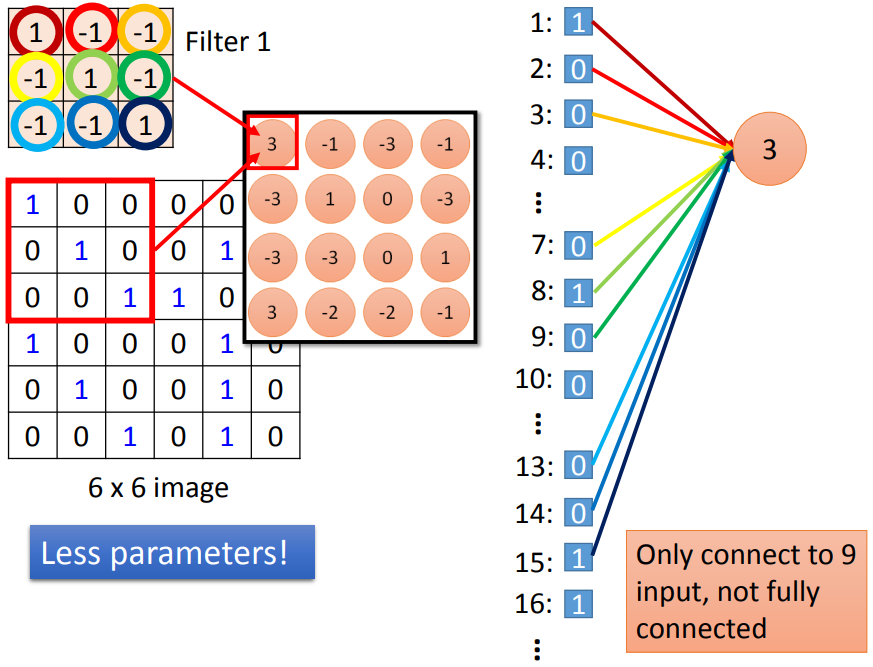

具体来说,如下图所示,没有连线的表示对应的$w$为$0$:

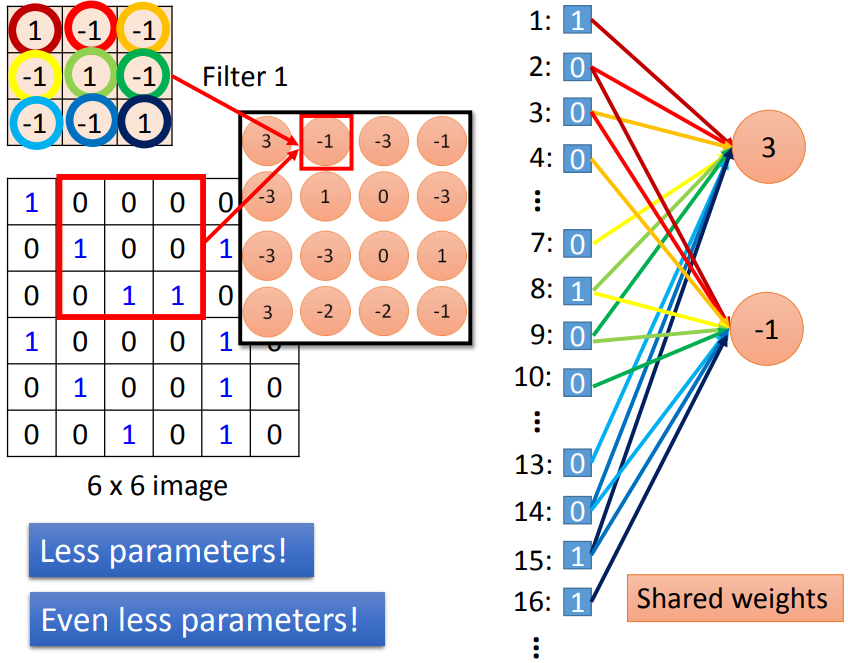

如下图所示,相同颜色的代表相同的$w$:



因此,我们可以把loss function理解为$C(z_1, z_2, \dots)$,然后求导的时候,根据链式法则,将相同$w$的gradient加起来就好了,即

$$
\frac{\partial C}{\partial w} = \sum_i \frac{\partial C}{\partial z_i}\frac{\partial z_i}{\partial w}.
$$在求各个$\frac{\partial C}{\partial z_i}\frac{\partial z_i}{\partial w}$时,可以把他们看成是相互独立的$w$,那这样就跟普通的全连接层一样了,因此也就可以用backpropagation来求。

derivative of RNN

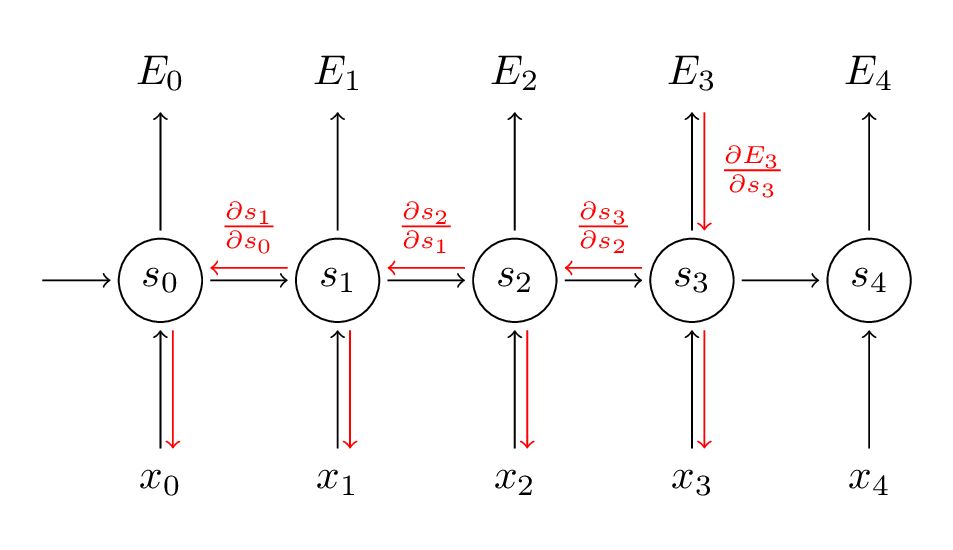

RNN按照时序展开之后如下图所示(红线表示了求gradient的路线):



跟处理卷积层的思路一样,首先将loss function理解为$L(s_0, s_1, \dots)$,然后把各个$w$看成相互独立,最后根据链式法则求得对应的gradient,即

$$
\frac{\partial L}{\partial w} = \sum_i\frac{\partial L}{\partial s_i}\frac{\partial s_i}{\partial w}.
$$由于这里是将RNN按照时序展开成为一个神经网络,所以这种求gradient的方法叫Backpropagation Through Time(BPTT)

derivative of max pooling

一般来说,函数$max(x, y, \dots)$是不可导的,但假如我们已经知道哪个自变量会是最大值,那么该函数就是可导的(e.g., 假如知道$y$是最大的,那对$y$的偏导为$1$,对其他自变量的偏导为$0$)。

而在train一个神经网络的时候,我们会先进行forward pass,之后再进行backward pass,因此我们在对max pooling求导的时候,已经知道哪个自变量是最大的,于是也就能够给出对应的gradient了。
