简介
在介绍VO，RVO之前，需要先介绍路径规划。
对Agent进行路径规划，实际上要完成的任务就是让Agent从点A无碰撞地移动到点B。而路径规划的过程是层次化的，其基本框架大致如下：
- High level: dijkstra等算法。
- Low level: VO, RVO, ORCA等底层避障算法。
很容易可以跟我们的日常生活进行类比，比如说我们要从学校的教学楼走到宿舍楼，那么以上框架对应的就是：
- High level: 通过dijkstra算法，得到路径为: 教学楼→饭堂→体育馆→图书馆→宿舍楼。
- Low level: 通过底层避障算法如VO，RVO，ORCA等底层避障算法，保证我们走的每一段路（e.g. 教学楼→饭堂），都不会跟别的同学发生碰撞。
VO和RVO就是经典的底层避障算法。其中VO是最经典的，RVO则在VO的基础上进行了一些改进，解决了VO抖动的问题。
VO(Velocity Obstacle)
一句话总结VO的思路：只要在未来有可能会发生碰撞的速度，都排除在外。
为方便描述，以下都假设是在平面内，圆形物体之间的避障。
VO的直观理解

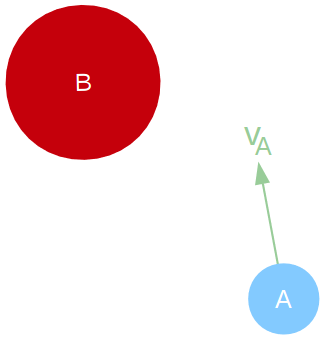

Q: 假设B静止，那么A取什么速度能够保证一定不会跟B发生碰撞呢？

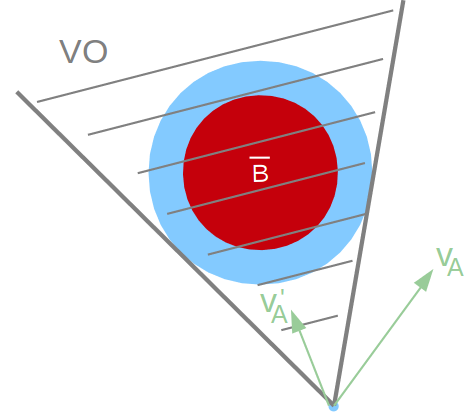

A: 一种很粗暴的方法，就是把A化作质点，选择跟$\bar{B}$(扩展后的B)不相交的速度方向。以后只要在每个周期里面，都选择不在VO的速度，就能够保证不会碰撞。
以上就是VO的直观理解，需要注意的是：
- VO是指速度方向与$\bar{B}$相交的部分，即会发生碰撞的部分（图中灰色斜线部分）。
- VO是抱着宁杀错，不放过的思想，把所有未来有可能会发生碰撞的速度都放弃了。
- 实际上假如仅要求一定时间内不发生碰撞的话，有更多的速度可供选择，比如说上图中的($v_{A}^{\prime}$)。
VO的图示理解
有了直观理解之后就可以用更加严谨一点的数学语言图示VO了。
首先将直观理解中口语化的表达转换成对应的数学语言表示。
- 物体A(B)：以$\bf{p_{A}}$为圆心，$r_{A}$为半径的点集$A$
- 假设B静止：A相对于B的速度，即相对速度$\bf{v_{A}}-v_{B}$
- 把A化作质点：求集合$B$与集合$-A$的Minkowski sum，即闵氏和，$B\oplus-A$，其中
- $A \oplus B = \{ {\bf{a}} + {\bf{b}} | {\bf{a}} \in A, {\bf{b}} \in B \} $
- $-A = \{ -{\bf{a}} | {\bf{a}} \in A \}$
- 更多关于Minkowski sum

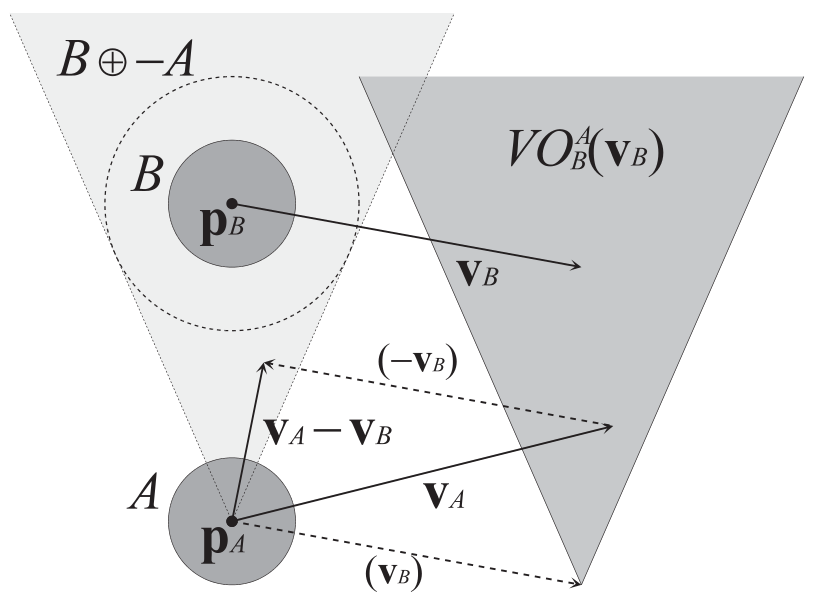

于是就有了下图的左半部分（浅色三角形）：
而为了直接求$\bf{v_{A}}$绝对速度的VO而不是$\bf{v_{A}}-v_{B}$相对速度的VO，将相对速度下的VO延$\bf{v_{B}}$方向平移，就有了图中右半部分（深色三角形）。
VO的数学定义
理解了图示，数学定义就很好理解了。
- 首先给出射线的定义，用$\lambda({\bf{p}},{\bf{v}})$表示以点$\bf{p}$为顶点，方向为$\bf{v}$的射线。
$$\lambda({\bf{p}}, {\bf{v}}) = \{ {\bf{p}} +t{\bf{v}} | t\ge 0\}$$ - 接下来就是VO的定义了，用$VO^{A}_{B}({\bf{v_{B}}})$表示速度为$\bf{v_{B}}$的$B$对$A$的VO
$$VO^{A}_{B}({\bf{v_{B}}}) = \{ {\bf{v_A}} | \lambda({\bf{p_{A}}}, {\bf{v_{A} - v_{B}}}) \cap B \oplus -A \ne \emptyset \}$$
RVO(Reciprocal Velocity Obstacle)
VO给出了很漂亮的避障条件，所以后面很多底层的避障算法都是基于VO的，而RVO就是其中之一。
RVO主要解决了VO的抖动问题

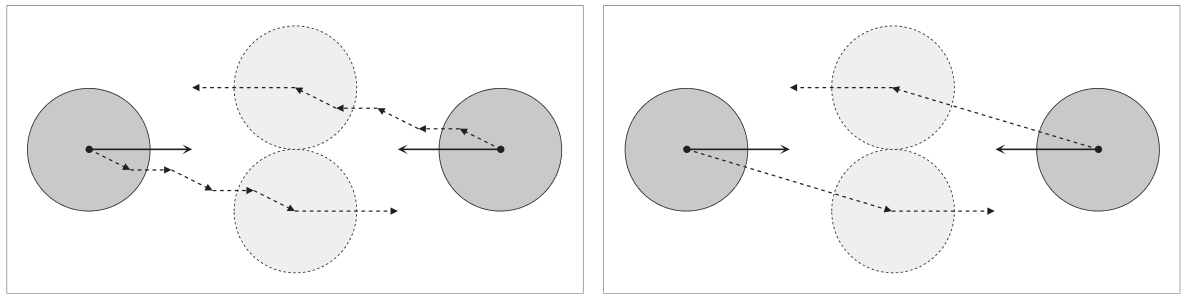

- 抖动现象：如下左图所示，即$A$会在$\bf{v_{A}}$与$\bf{v_{A}^{\prime}}$之间来回切换
- RVO的效果：如下右图所示，保持$\bf{v_{A}}$，不会抖动
证明VO抖动现象存在
首先论文给出了VO的三条性质
- Symmetry：$\bf{v_A}$的$A$会撞上$\bf{v_B}$的$B$，则$\bf{v_B}$的$B$也会撞上$\bf{v_A}$的$A$
$${\bf{v_A}} \in VO^{A}_{B}({\bf{v_{B}}}) \Leftrightarrow {\bf{v_B}} \in VO^{B}_{A}({\bf{v_{A}}})$$ - Translation Invariance：$\bf{v_A}$的$A$会撞上$\bf{v_B}$的$B$，则$\bf{v_A+u}$的$A$会撞上$\bf{v_B+u}$的$B$

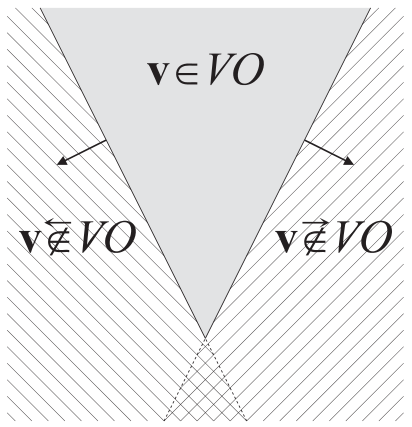

$${\bf{v_A}} \in VO^{A}_{B}({\bf{v_{B}}}) \Leftrightarrow {\bf{v_A+u}} \in VO^{A}_{B}({\bf{v_{B}+u}})$$ - Convexity：在$VO^{A}_{B}({\bf{v_{B}}})$的左（右）侧的两个速度之间的任意速度，也在$VO^{A}_{B}({\bf{v_{B}}})$的左（右）侧。VO左（右）侧如下图所示：
$${\bf{v_A}} \overrightarrow{\notin} VO^{A}_{B}({\bf{v_{B}}}) \land {\bf{v_A^{\prime}}} \overrightarrow{\notin} VO^{A}_{B}({\bf{v_{B}}}) \Rightarrow (1-\alpha){\bf{v_A}} + \alpha{\bf{v_{A}^{\prime}}} \overrightarrow{\notin} VO^{A}_{B}({\bf{v_{B}}}), for 0\le \alpha \le 1$$
接下来是抖动现象存在的证明
- 假设初始状态为会发生碰撞：${\bf{v_A}} \in VO^{A}_{B}({\bf{v_{B}}}), {\bf{v_B}} \in VO^{B}_{A}({\bf{v_{A}}})$
- 由于在对方的VO内，所以各自选择新的速度以防止碰撞：${\bf{v_A^{\prime}}} \notin VO^{A}_{B}({\bf{v_{B}}}), {\bf{v_B^{\prime}}} \notin VO^{B}_{A}({\bf{v_{A}}})$
- 由前面VO的Symmetry性质可知：此时，原来的速度不在当前速度的VO内：${\bf{v_B}} \notin VO^{B}_{A}({\bf{v_{A}^{\prime}}}), {\bf{v_A}} \notin VO^{A}_{B}({\bf{v_{B}^{\prime}}})$
- 假设我们更加prefer原来的速度，则又会回到原来的$\bf{v_A}$与$\bf{v_B}$
- 于是在1→4之间循环，即发生抖动
RVO的Insight
首先回想一下为什么会发生抖动：
双方为了避障，都偏移了当前速度太多，导致更新速度后，原来速度不再会发生碰撞。
那么我们有没有办法减少对当前速度的偏移，同时又能保证避障呢，RVO的回答是肯定的：
- 缩小VO的大小，新的”VO”就叫做RVO
- p.s. 我个人对Reciprocal的理解是：相对于VO完全把对方当做木头，RVO假设对方在避障中也会承担一定责任，所以不用完全靠自己改变速度来走出VO，有种互相合作避障的感觉。
- 或者换一个角度理解，不再直接选择VO外的速度$\bf{v_A^{\prime}}$作为新的速度，而是average当前速度$\bf{v_A}$与VO外的速度$\bf{v_A^{\prime}}$
RVO的定义与图示
- 速度为$\bf{v_{B}}$的$B$对速度为$\bf{v_A}$的$A$产生的RVO为：
$$ RVO_{B}^{A}({\bf{v_B}}, {\bf{v_A}}) = \{ {\bf{v_{A}^{\prime}}} | 2{\bf{v_{A}^{\prime}}} - {\bf{v_A}} \in VO^{A}_{B}({\bf{v_{B}}})\}$$

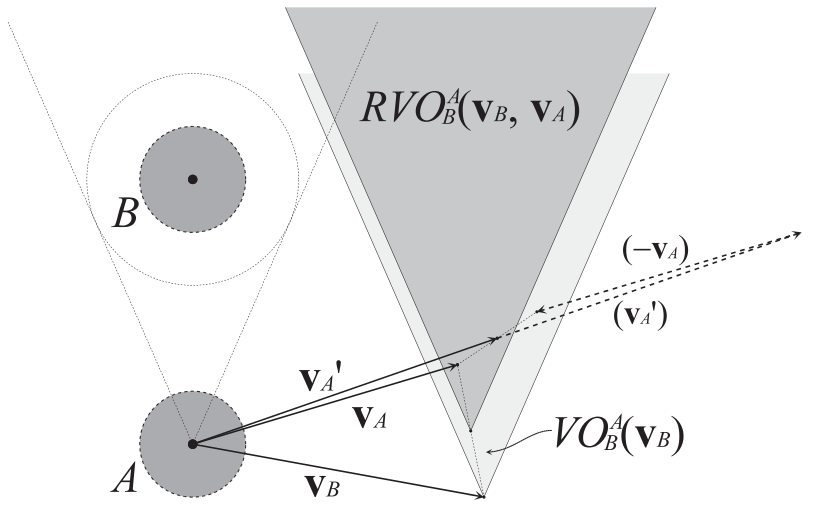

- 图示理解如下：
- 释意：
- $2{\bf{v_{A}^{\prime}}} - {\bf{v_A}}$：${\bf{v_A}}$相对于$\bf{v_A^{\prime}}$的对称点。
- 所以公式的含义是：对称点在原VO中，则中点在RVO中。
- 所以RVO的构成是：$\bf{v_A}$与原VO中的点的中点。
RVO不会发生碰撞且没有抖动现象的证明
这一部分不赘述了，论文中写得很详尽，只说一下证明的思路：
- 双方选择同侧避障时，不会发生碰撞。
- 双方一定会选择同侧避障。
- 不会有抖动现象：原来会撞的在选择新速度后依然会撞。
收获
- 用数学语言来描述问题：化作质点的描述、抖动的描述。
- 从实际应用中发现问题：抖动问题的发现。
- 特殊到一般的推广：论文后面还将RVO推广到一般情况，很漂亮的推广。
