论文笔记《Reciprocal n-body Collision Avoidance》

简介

ORCA是经典的分布式底层避障算法,其任务是(对于A):

  • 输入:A与B的形状($r_A$、$r_B$)、位置($p_A$、$p_B$)、速度($v_A$、$v_B$),以及A的偏好量($v_A^{pref}$)和限制量($v_A^{max}$)。
  • 输出:不会发生碰撞的$v_A^{\prime}$。
  • 特点:双方只要都采用ORCA,那么双方无需通信分布式地求出来的$v_A^{\prime}$与$v_B^{\prime}$也不会发生碰撞。

跟RVO一样,ORCA也是基于VO的,但更加实用,因为:

  • 效果上:考虑了速度的大小,使得筛选粒度更细。不像VO和RVO只考虑速度方向。
  • 效率上:求解过程基本只用到了线性规划,比较高效。不像VO和RVO有大量的非线性求解。

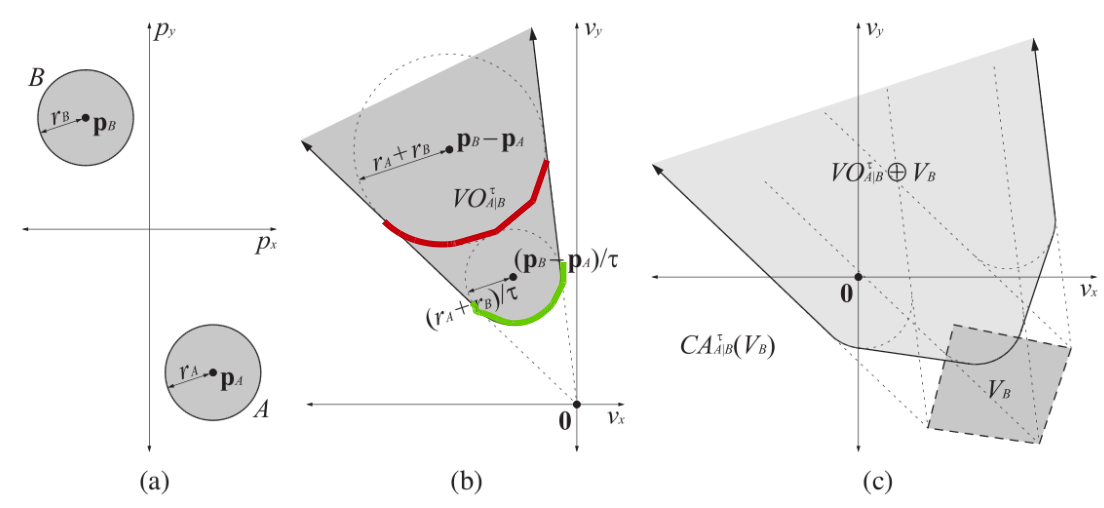

引入时间窗口$\tau$

  1. 如下图(a),在空间坐标上,有
    • 位于$\bf{p_B}$,半径为$r_B$的$B$
    • 位于$\bf{p_A}$,半径为$r_A$的$A$
  2. 如下图(b),引入时间$\tau$,将空间坐标转换为速度坐标
    1. 相对化空间坐标:将图(a)化为以$A$为原点,并将$A$化为质点
    2. 转为速度坐标:假设$B$静止,那么当$v_A * \tau$达到红色弧线时,$A$与$B$会发生碰撞,所以VO内,速度上限为$\frac{p_{弧线上的点}}{\tau}$,得到绿色弧线。
    3. 至此得到$VO^{\tau}_{A|B}$,即绿色弧线与两射线组成的类扇形
  3. 如下图(c),考虑$B$取的速度集合$V_B$,对假设$B$静止得到的$VO^{\tau}_{A|B}$求闵氏和,得$CA^{\tau}_{A|B}(V_B)$

时间窗口

下面给出各变量规范的数学定义:

  • $D({\bf{p}},r)$:以$p$为圆心$r$为半径的圆
    $$D({\bf{p}},r)=\{ {\bf{q}} | \| {\bf{q}} - {\bf{p}} \| < r \}$$

  • $VO^{\tau}_{A|B}$:绿色弧线和两条射线组成的类扇形
    $$VO^{\tau}_{A|B} = \{ {\bf{v}} | \exists t \in [0, \tau], t {\bf{v}} \in D({\bf{p_B}} -{\bf{p_A}}, r_A+r_B) \}$$

  • $CA^{\tau}_{A|B}(V_B)$:考虑$B$取速度集合$V_B$
    $$CA^{\tau}_{A|B}(V_B)=\{ {\bf{v}} | {\bf{v}} \notin VO^{\tau}_{A|B} \oplus V_B \}, 其中\oplus为闵氏和$$

至此,成功在VO的基础上引入了时间窗口,避障的时候不仅考虑速度方向,还考虑速度大小

p.s. 关于VO,闵氏和等内容可以参考上一篇文章论文笔记《Reciprocal Velocity Obstacles for Real-Time Multi-Agent Navigation》

ORCA定义

ORCA全称为Optimal Reciprocal Collision Avoidance,含义就是在上述的$CA^{\tau}_{A|B}(V_B)$中选择最优的一个。

论文对最优的定义大概可以理解为在$v^{opt}$附近的合法值越多越好,即为满足下列条件的$V_A$与$V_B$对:

  • Reciprocally collision avoiding:很好理解,在对方的$CA$内即可,即
    $$V_A \subseteq CA^{\tau}_{A|B}(V_B) \land V_B \subseteq CA^{\tau}_{B|A}(V_A)$$
  • Reciprocally maximal:两个速度集是最大的不碰撞速度集,$V_A$或$V_B$都没有更多的避撞速度可选
    $$V_A = CA^{\tau}_{A|B}(V_B) \land V_B = CA^{\tau}_{B|A}(V_A)$$
  • 包含最多$v^{opt}$附近的避撞速度:$v^{opt}$是一个预设值,可以理解为偏好值,论文中的最优希望:
    • $v^{opt}$附近的值越多越好
  • 双方在各自$v^{opt}$附近的避撞速度数量一样:$A$和$B$各自有$v^{opt}_A$和$v^{opt}_B$,论文中的最优希望:
    • $A$求出来在$v^{opt}_A$附近的避撞速度的数量$n_A$
    • $B$求出来在$v^{opt}_B$附近的避撞速度的数量$n_B$
    • $n_A = n_B$

那么用数学语言来描述上面几条性质就是:
$$| ORCA^{\tau}_{A|B} \cap D({\bf{v^{opt}_A}}, r) | = | ORCA^{\tau}_{B|A} \cap D({\bf{v^{opt}_B}}, r) | \ge min(|V_A \cap D({\bf{v^{opt}_A}}, r)|, |V_B \cap D({\bf{v^{opt}_B}}, r)|)$$

其中

  • $ORCA^{\tau}_{A|B}$与$ORCA^{\tau}_{B|A}$:表示要求的最优速度集对,且满足reciprocally maximal,即
    $$ORCA^{\tau}_{A|B} = CA^{\tau}_{A|B}(ORCA^{\tau}_{B|A}) \land ORCA^{\tau}_{B|A} = CA^{\tau}_{B|A}(ORCA^{\tau}_{A|B})$$
  • $V_A$与$V_B$:表示任意reciprocally collision avoiding的速度集对,即
    $$V_A \subseteq CA^{\tau}_{A|B}(V_B) \land V_B \subseteq CA^{\tau}_{B|A}(V_A)$$
  • $r$:表示了“附近”的大小
  • $D({\bf{v^{opt}}},r)$:表示$v^{opt}$附近的速度

ORCA求解

论文采用构造法求解出满足上述性质的ORCA,下面先说怎么做,再说为什么这样做就能满足性质。

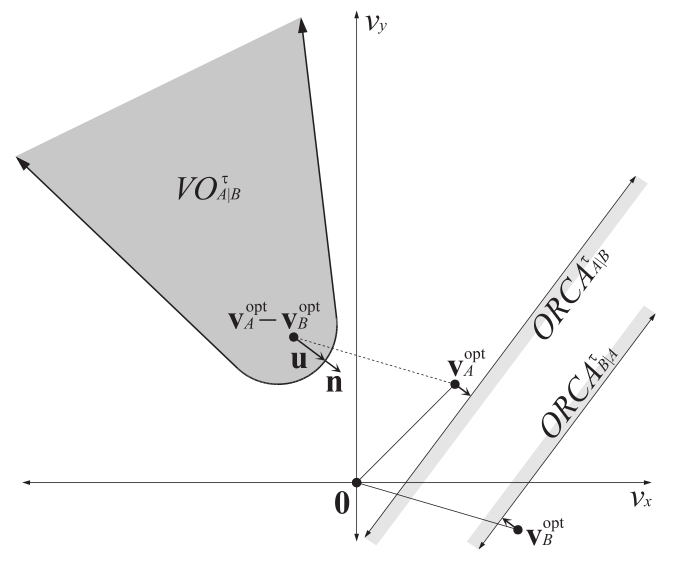

下面从$A$的角度介绍构造过程(图示如下),这里假设$A$知道$\bf{v^{opt}_B}$

  1. 求解相对速度${\bf{v^{opt}_A}}-{\bf{v^{opt}_B}}$
  2. 求解$VO^{\tau}_{A|B}$边界上离相对速度${\bf{v^{opt}_A}}-{\bf{v^{opt}_B}}$最近的点$\bf{x}$
  3. 求解从相对速度${\bf{v^{opt}_A}}-{\bf{v^{opt}_B}}$指向$\bf{x}$的向量$\bf{u}$
  4. 求解与${\bf{v^{opt}_A}} + \frac{1}{2}{\bf{u}}$垂直的直线,将空间分为两个平面
  5. 直线${\bf{v^{opt}_A}} + \frac{1}{2}{\bf{u}}$指向的平面即为所求$ORCA^{\tau}_{A|B}$

ORCA求解

下面逐条解释为什么符合性质:

  • Reciprocally collision avoiding
    • 由构造过程可知${\bf{v^{opt}_A}}-{\bf{v^{opt}_B}}+{\bf{u}}$不在$VO^{\tau}_{A|B}$内
    • $A$取新速度${\bf{v^{opt}_A}} + \frac{1}{2}{\bf{u}}$
    • $B$取新速度${\bf{v^{opt}_B}} - \frac{1}{2}{\bf{u}}$
    • 此时,相对速度为${\bf{v^{opt}_A}} + \frac{1}{2}{\bf{u}} - ({\bf{v^{opt}_B}} - \frac{1}{2}{\bf{u}}) = {\bf{v^{opt}_A}}-{\bf{v^{opt}_B}}+{\bf{u}}$,所以不在$VO^{\tau}_{A|B}$内
  • Reciprocally maximal
    • 要证$ORCA^{\tau}_{A|B} = CA^{\tau}_{A|B}(ORCA^{\tau}_{B|A})$
    • 先求$CA^{\tau}_{A|B}(ORCA^{\tau}_{B|A})$:
      • 回忆之前引入时间窗口$\tau$部分,构造$CA^{\tau}_{A|B}(ORCA^{\tau}_{B|A})$分两步
        1. 先将类扇形往${\bf{v^{opt}_B}}-\frac{1}{2}{\bf{u}}$移动
        2. 沿直线$ORCA^{\tau}_{B|A}$方向扫
      • 先将类扇形往$\bf{v^{opt}_B}$方向平移(此时,类扇形中的${\bf{v^{opt}_A}}-{\bf{v^{opt}_B}}$到了$\bf{v^{opt}_A}$,且$\bf{x}$与$\bf{v^{opt}_A}$的中点在直线$ORCA^{\tau}_{A|B}$上)
      • 别忘了还要将类扇形往$-{\frac{1}{2}\bf{u}}$方向移动(此时,$\bf{x}$刚好位于直线$ORCA^{\tau}_{A|B}$上)
      • 最后再沿直线$ORCA^{\tau}_{B|A}$方向扫,得$CA^{\tau}_{A|B}(ORCA^{\tau}_{B|A})$
    • 而显然$CA^{\tau}_{A|B}(ORCA^{\tau}_{B|A})$正是$ORCA^{\tau}_{A|B}$
  • 包含最多$v^{opt}$附近的避撞速度
    • 选择了最近的$\bf{x}$进行“突围”,那“舍弃”的速度应该是最少的
    • p.s. 这一点的证明不太严谨,有更好的证明欢迎留言探讨
  • 双方在各自$v^{opt}$附近的避撞速度数量一样
    • $\bf{v^{opt}_A}$到$ORCA^{\tau}_{A|B}$的距离等于$\bf{v^{opt}_B}$到$ORCA^{\tau}_{B|A}$的距离
    • 定义“附近”用的是圆

最后给出ORCA的数学定义

$$ORCA^{\tau}_{A|B} = \{ {\bf{v}} | ({\bf{v}} - ({\bf{v^{opt}_A}} + \frac{1}{2}{\bf{u}})) \cdot {\bf{n}} \ge 0 \}$$

其中

  • ${\bf{u}}$是最小偏移
    $${\bf{u}} = (\mathop{argmin}_{ {\bf{v}} \in \partial VO^{\tau}_{A|B}}{\| {\bf{v}} - ( {\bf{v^{opt}_A}} - {\bf{v^{opt}_B}} ) \|}) - ({\bf{v^{opt}_A}} - {\bf{v^{opt}_B}})$$
  • ${\bf{n}}$是跟${\bf{u}}$同向的法向量
  • 用${\bf{v}} \cdot {\bf{n}} \ge 0$来表示一个平面

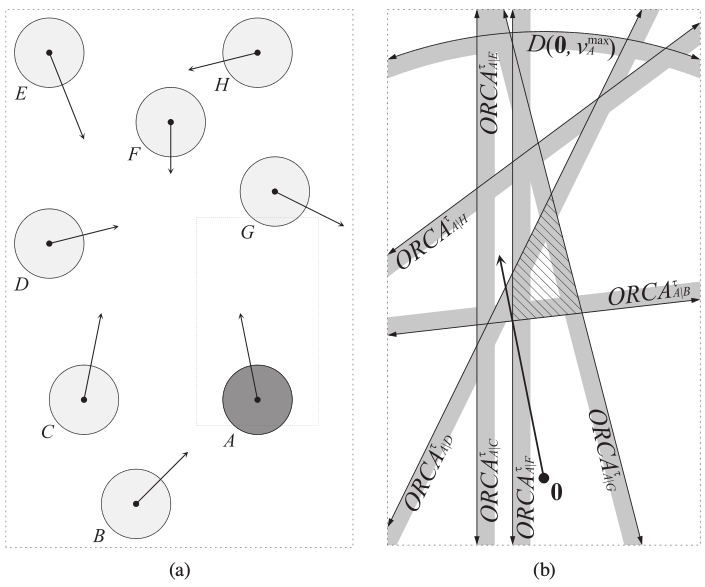

ORCA基本用法

  1. 对其他所有agents的$ORCA$求交(线性规划),再与自己可选速度求交集,得候选速度集$ORCA^{\tau}_{A}$
    $$ORCA^{\tau}_{A}=D({\bf{0}}, {\bf{v^{max}_A}}) \cap \mathop{\bigcap}_{B \ne A}{ORCA^{\tau}_{A|B}}$$
  2. 在候选集中求解跟自己偏好速度最近的一个速度${\bf{v^{new}_A}}$
    $${\bf{v^{new}_A}} = \mathop{argmin}_{ {\bf{v}} \in ORCA^{\tau}_A}{\| {\bf{v}} - {\bf{v^{opt}_A}} \|}$$

ORCA基本用法

可见ORCA的求解,就是在$ORCA^{\tau}_{A}$内,优化目标函数$\| {\bf{v}} - {\bf{v^{opt}_A}} \|$,所以计算效率很高。

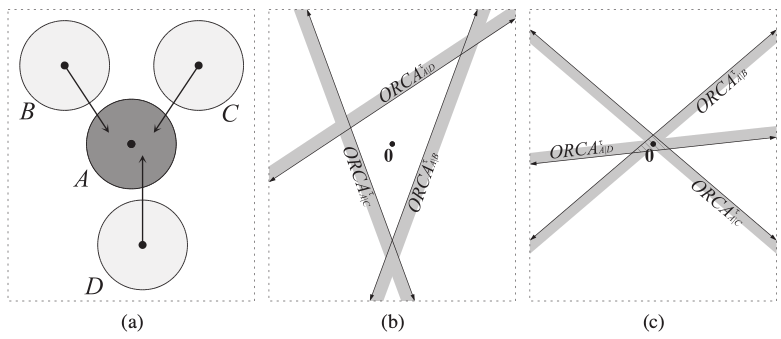

关于${\bf{v^{opt}}}$的选择

为方便阐述,假设${\bf{v_A}} = {\bf{0}}$,这样$ORCA^{\tau}_{A|B}$就只是从原点移$\frac{1}{2}{\bf{u}}$

讨论${\bf{v^{opt}}}$的选择跟$ORCA^{\tau}_{A}$的关系

  • ${\bf{0}}$
    • 一定有解,如下图(c)。很好理解,这相当于假设了别人都静止,那只要自己也静止,必然有解。
    • 密集情况下容易死锁,因为这样相当于只考虑位置信息,而不考虑速度信息
  • ${\bf{v^{pref}}}$
    • 密集情况下容易无解,如下图(b)。因为一般来说${\bf{v^{pref}}}$都比较大
    • 而且实际上也不可能观察得到别人的${\bf{v^{pref}}}$
  • ${\bf{v_{curr}}}$
    • 两者的折中

opt选择

无解情况的处理

基本思路跟线性代数里面的投影差不多:选择离合法速度最近的速度

$$ {\bf{v^{new}_{A}}} = \mathop{argmin}_{ {\bf{v}} \in D({\bf{0}}, {\bf{v^{max}_A}})} {\mathop{max}_{B \ne A}{ d_{A|B}({\bf{v}})}} $$

下面慢慢拆分来看

  1. $d_{A|B}({\bf{v}})$:表示${\bf{v}}$的“违规”程度。定义为${\bf{v}}$到ORCA分割线的有向距离,${\bf{v}}$在ORCA外则取正
  2. ${\mathop{max}_{B \ne A}{ d_{A|B}({\bf{v}})}}$:对每个速度${\bf{v}}$,取“违规”最多的值作为它的“违规程度”
  3. $\mathop{argmin}_{ {\bf{v}} \in D({\bf{0}}, {\bf{v^{max}_A}})} {\mathop{max}_{B \ne A}{ d_{A|B}({\bf{v}})}}$:在可行速度内,求”违规程度”最小的速度

收获

  • 改进可以从以下角度考虑:
    • 效果:只考虑了方向,没有考虑速度
    • 效率:计算复杂度
